زانو 90 درجه جوشی مانیسمان رده 160 بنکن Benkan
زانو 90 درجه شعاع کوتاه جوشی مانیسمان رده 160 بنکن Benkan
سه راه جوشی STD بنکن (BENKAN)
سه راه جوشی XS بنکن (BENKAN)
سه راه جوشی رده 160 بنکن (BENKAN)
سه راه جوشی XXS بنکن (BENKAN)

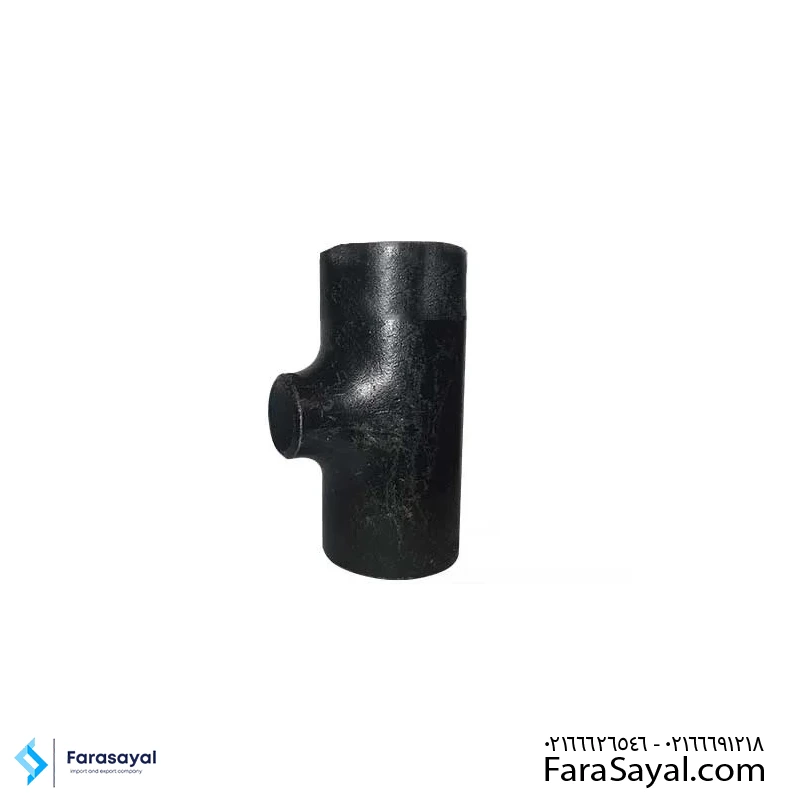

سه راه جوشی رده 40 بنکن (BENKAN)
اتصالات جوشی مانیسمان بدون درز از مهمترین اجزای سیستمهای لولهکشی صنعتی و ساختمانی هستند که برای اتصال ایمن و دائمی لولههای فولادی بدون درز در خطوط انتقال سیالات به کار میروند. اتصالات فولادی بدون درز به دلیل ساختار یکپارچه و عدم وجود درز جوش در بدنه، از استحکام مکانیکی بالا و مقاومت عالی در برابر فشار و دما برخوردار است و گزینهای ایدهآل برای پروژههای حساس در صنایع نفت، گاز، پتروشیمی و تأسیسات سنگین محسوب میشوند. در ادامه قصد داریم به معرفی کلی، راههای خرید، نکات قابل توجه در هنگام خرید، مزایا، کاربرد و عوامل تاثیر گذار بر قیمت اتصالات جوشی بدون درز بپردازیم.
تعریف اتصالات جوشی مانیسمان بدون درز
اتصالات جوشی مانیسمان بدون درز، قطعاتی فولادی هستند که به روش فورج یا کشش گرم تولید شده و فاقد هرگونه خط جوش در بدنه میباشند. اتصالات فولادی بدون درز به صورت مستقیم به لولههای مانیسمان یا همان بدون درز جوش داده میشوند و اتصال کاملاً آببند، مستحکم و مقاوم در برابر فشار بالا ایجاد میکنند. استفاده از این اتصالات جوشی بدون درز در سیستمهای پایپینگ صنعتی باعث افزایش ایمنی، کاهش نشتی و طول عمر بیشتر خطوط لوله میشود.
جهت مشاهدهی انواع اتصالات فلزی روی اینک کلیک کنید.
خرید اتصالات جوشی مانیسمان بدون درز
برای خرید اتصالات جوشی مانیسمان بدون درز میتوانید از طریق فروشگاههای تخصصی تاسیسات صنعتی مانند فروشگاه فراسیال، وبسایت معتبر تامین تجهیزات پایپینگ ما یا مشاوره با کارشناسان فنی اقدام نمایید. انتخاب صحیح این اتصالات نقش مهمی در عملکرد و ایمنی سیستم لولهکشی دارد.
در هنگام خرید اتصالات فولادی بدون درز حتما به نکاتی چون استاندارد تولید مانند ASTM و ASME، بررسی رده فشاری (Schedule) متناسب با لوله، انتخاب متریال مناسب مانند کربن استیل، آلیاژی و…، بررسی کیفیت ساخت و یکنواختی سطح داخلی و خارجی، تطابق سایز اتصال با سایز لوله مانیسمان و اطمینان از اصل بودن کالا و برند تولیدکننده توجه کنید.
قیمت اتصالات فولادی بدون درز
قیمت اتصالات فولادی بدون درز به عوامل متعددی مانند سایز، شرایط اقتصادی روز کشور، میزان عرضه و تقاضا، رده فشاری، جنس آلیاژ، نرخ ارز، میزان سفارش (عمده یا تکی)، برند تولیدکننده و نوسانات بازار فولاد بستگی دارد. به طور معمول، اتصالات جوشی بدون درز نسبت به اتصالات درزدار قیمت بالاتری دارند، اما در مقابل، کیفیت، دوام و ایمنی بسیار بیشتری ارائه میدهند. برای دریافت قیمت اتصالات جوشی مانیسمان بدون درز به صورت دقیق و بهروز، استعلام براساس مشخصات فنی پروژه ضروری است.
| مشخصه فنی | توضیحات |
| نوع اتصال | جوشی لب به لب (Butt Weld) |
| روش تولید | بدون درز (Seamless) |
| جنس متریال | فولاد کربنی، آلیاژی، استنلس استیل |
| استاندارد ساخت | ASTM A234 / ASME B16.9 |
| رده فشاری (Schedule) | SCH 10, SCH 20, SCH 40, SCH 80, SCH 160 |
| سایز قابل ارائه | ½ اینچ تا 24 اینچ و بالاتر |
| انواع اتصالات | زانو، سهراهی، تبدیل، کپ، بوشن، سردنده |
| نوع کاربرد | خطوط فشار قوی، سیستمهای صنعتی و پایپینگ |
| مقاومت فشاری | بسیار بالا، مناسب سیالات تحت فشار |
| مقاومت دمایی | مناسب دماهای بالا و شرایط کاری سخت |
| نوع اتصال به لوله | جوشکاری لب به لب (BW) |
| سطح پرداخت | سیاه، سندبلاست یا پوشش ضدزنگ |
| استاندارد تست و بازرسی | تست هیدرواستاتیک، تست UT و بازرسی ابعادی |
مزایای اتصالات جوشی بدون درز
اتصالات جوشی بدون درز از مزایای مختلفی برخوردار است، که در ادامه به برخی از آن میپردازیم.
-
آببندی کامل و جلوگیری از نشتی
اتصال جوشی دائمی در کنار بدنه یکپارچه، احتمال نشتی را به حداقل میرساند و برای خطوط انتقال سیالات حساس بسیار مناسب است.
-
استحکام و مقاومت مکانیکی بالا:
ساختار بدون درز باعث میشود اتصالات فولادی بدون درز تحمل فشار و تنشهای مکانیکی بیشتری داشته باشند و در شرایط کاری سخت دچار ترک یا شکست نشوند.
-
مقاومت عالی در برابر فشار و دما
این اتصالات برای کاربردهای فشار بالا و دمای زیاد در صنایع سنگین گزینهای ایدهآل محسوب میشوند.
-
طول عمر بالا و کاهش هزینههای نگهداری:
به دلیل کیفیت ساخت بالا و مقاومت در برابر خوردگی و تنش، نیاز به تعمیر و تعویض در طول زمان کاهش مییابد.
-
سازگاری کامل با لولههای مانیسمان:
اتصالات جوشی مانیسمان بدون درز بهطور خاص برای لولههای بدون درز طراحی شدهاند و هماهنگی کامل از نظر ضخامت و استحکام دارند.
کاربرد فیتینگ مانیسمان
فیتینگ مانیسمان در پروژههایی که ایمنی و استحکام اتصال اهمیت بالایی دارد استفاده میشوند. در ادامه به مهمترین کاربردها میپردازیم.
- خطوط انتقال نفت، گاز و پتروشیمی
- سیستمهای پایپینگ فشار قوی در صنایع
- موتورخانهها و تأسیسات حرارتی و برودتی
- نیروگاهها و پالایشگاهها
- خطوط بخار و سیالات داغ
- پروژههای صنعتی و زیرساختی سنگین
انواع اتصالات فولادی مانیسمان
اتصالات فولادی مانیسمان انواع مختلفی دارد، که در ادامه به برخی از آن میپردازیم.
زانو (Elbow)
برای تغییر جهت جریان سیال در زاویههای 45 و 90 درجه استفاده میشود و نقش مهمی در هدایت مسیر لولهکشی دارد.
سهراهی (Tee)
از این اتصالات فولادی بدون درز برای انشعابگیری از خط اصلی لوله به کار میرود و امکان تقسیم جریان سیال به چند مسیر را فراهم میکند.
تبدیل (Reducer)
جهت اتصال دو لوله با سایز متفاوت استفاده شده و باعث کاهش یا افزایش قطر خط لوله میشود.
کپ (Cap)
برای مسدود کردن انتهای لوله به کار میرود و از خروج سیال یا ورود آلودگی جلوگیری میکند.
سردنده (Stub End)
در سیستمهای فلنجی استفاده میشود و امکان اتصال آسان به فلنج و تجهیزات را فراهم میکند.
بوشن جوشی (Coupling)
برای اتصال مستقیم دو لوله همسایز به صورت جوشی از این اتصالات جوشی مانیسمان بدون درز استفاده میشود.
مقایسه اتصالات جوشی فشار قوی بدون درز با سایر اتصالات
اتصالات جوشی فشار قوی بدون درز در مقایسه با اتصالات درزدار یا رزوهای از نظر استحکام، ایمنی و تحمل فشار عملکرد بسیار بهتری دارند. در اتصالات درزدار به دلیل وجود خط جوش در بدنه، احتمال ضعف ساختاری و نشتی در فشارهای بالا بیشتر است؛ در حالیکه اتصالات فولادی بدون درز به دلیل ساختار یکپارچه، توان تحمل شرایط سخت صنعتی را دارند.
همچنین در مقایسه با اتصالات رزوهای، نوع جوشی مانیسمان اتصال دائمی، آببند و بدون لرزش ایجاد میکند که برای خطوط حساس و حیاتی یک مزیت مهم محسوب میشود. اگرچه هزینه اولیه اتصالات جوشی مانیسمان بدون درز بالاتر است، اما به دلیل طول عمر بیشتر، کاهش تعمیرات و افزایش ایمنی سیستم، در بلندمدت کاملاً مقرونبهصرفه و اقتصادی خواهند بود.
بنابراین، برای پروژههای صنعتی، خطوط فشار قوی و سیستمهای حساس، انتخاب اتصالات جوشی مانیسمان بدون درز یک تصمیم حرفهای و مطمئن برای تضمین کیفیت، دوام و ایمنی شبکه لولهکشی است.
سوالات متداول (FAQ)
-
فیتینگ فولادی صنعتی یا همان اتصالات جوشی بدون درز چیست؟
اتصالات جوشی مانیسمان بدون درز نوعی فیتینگ فولادی یکپارچه هستند که فاقد خط جوش در بدنه بوده و برای اتصال دائمی لولههای بدون درز در سیستمهای فشار بالا استفاده میشوند.
-
تفاوت اتصالات جوشی مانیسمان بدون درز با اتصالات درزدار چیست؟
اتصالات مانیسمان به دلیل نداشتن درز جوش، استحکام و مقاومت بیشتری در برابر فشار، دما و تنشهای مکانیکی دارند؛ در حالی که اتصالات درزدار برای کاربردهای سبکتر استفاده میشوند.
-
مهمترین کاربرد فیتینگ مانیسمان چیست؟
این اتصالات بیشتر در صنایع نفت، گاز، پتروشیمی، نیروگاهها، خطوط بخار و سیستمهای پایپینگ فشار قوی مورد استفاده قرار میگیرند.
-
آیا اتصالات مانیسمان برای فشار بالا مناسب هستند؟
بله، به دلیل ساختار یکپارچه و ضخامت یکنواخت، این اتصالات گزینهای ایدهآل برای خطوط لوله با فشار و دمای بالا محسوب میشوند.
-
در هنگام خرید اتصالات جوشی فشار قوی به چه نکاتی باید توجه کرد؟
بررسی استاندارد ساخت، رده فشاری (Schedule)، جنس متریال، سایز دقیق، کیفیت سطح و اصالت برند از مهمترین نکات در خرید این اتصالات است.
-
چرا قیمت اتصالات فولادی مانیسمان از اتصالات درزدار بالاتر است؟
فرآیند تولید پیچیدهتر، استحکام بالاتر، طول عمر بیشتر و عملکرد ایمنتر در شرایط سخت باعث افزایش ارزش و قیمت این نوع اتصالات میشود.
-
آیا اتصالات فولادی بدون درز قابلیت استفاده در تاسیسات ساختمانی را دارند؟
بله، در موتورخانهها، سیستمهای حرارتی و خطوط اصلی تاسیسات صنعتی و ساختمانی که نیاز به تحمل فشار بالا دارند، بهخوبی قابل استفاده هستند.
-
اتصالات جوشی مانیسمان در چه سایزهایی تولید میشوند؟
اتصالات جوشی مانیسمان بدون درز معمولاً از سایز ½ اینچ تا سایزهای بزرگ صنعتی (24 اینچ و بالاتر) متناسب با نیاز پروژه تولید و عرضه میشوند.
