مهره ماسوره دنده ای سیاه توپی برزیل

مهره ماسوره دنده ای سیاه توپی برزیل یک اتصال چدن چکشخوار با پوشش سیاه و رزوه دندهای است که برای ایجاد یک نقطه قابل باز و بسته شدن در مسیر لولهکشی طراحی شده است. این محصول با برند TUPY Brazil و فیگور ۳۴۰ عرضه میشود و طبق مستندات رسمی این برند، جنس آن چدن چکشخوار (Ferro Maleável) مطابق ISO 5922 / EN 1562 است. رزوه نسخه BSP مطابق ISO 7-1 / EN 10242 و رزوه نسخه NPT مطابق ASME B1.20.1 تولید میشود. فشار کاری مجاز این خانواده از اتصالات TUPY ۲۵ بار تا دمای ۱۲۰°C و ۲۰ بار تا دمای ۳۰۰°C است. اگر به دنبال یک اتصال مطمئن برای نقاطی هستید که باید در آینده باز شوند — برای تعمیر، توسعه یا تست — این صفحه اطلاعات فنی، نکات انتخاب و راهنمای استعلام قیمت را در اختیار شما قرار میدهد.

مهره ماسوره دنده ای سیاه توپی برزیل

مهره ماسوره دنده ای سیاه توپی برزیل چه کاربردی دارد؟ (و چه تفاوتی با درپوش دارد؟)

مهمترین نکته درباره این محصول، تفکیک کاربرد آن از درپوش (Cap) است. درپوش برای مسدود کردن دائمی یا موقت انتهای خط استفاده میشود و خودش تحت فشار کامل خط قرار دارد. مهره ماسوره اما برای اتصال دو بخش از لوله به کار میرود و این امکان را میدهد که بدون برش یا جوشکاری، اتصال را باز و مجدداً بسته کنید. به همین دلیل، در نقاطی که دسترسی دورهای لازم است — مانند اتصال تجهیزات، شیرآلات، کنتورها یا نقاط تست — مهره ماسوره انتخاب مهندسی صحیح است، نه درپوش.

ساختار سهتکه این محصول (دو سر دندهای نر و ماده بههمراه یک مهره میانی) باعث میشود با چرخاندن مهره، اتصال محکم و آببند شود و در زمان تعمیرات، تنها با باز کردن مهره، دو بخش از هم جدا شوند. برای مشاهده سایر اقلام همخانواده، میتوانید به صفحه اتصالات دنده ای توپی برزیل مراجعه کنید.

ساختار و نحوه عملکرد مهره ماسوره دنده ای

مهره ماسوره از سه جزء اصلی تشکیل شده است: دو قطعه انتهایی با رزوه خارجی (نری) و یک مهره میانی (Ring Nut). دو قطعه انتهایی به لولهها یا اتصالات دو طرف پیچ میشوند و مهره میانی با چرخش، این دو را به هم نزدیک و آببند میکند. برخلاف اتصالات ثابت (مانند زانو یا سه راهی) که پس از جوش یا بستن، دیگر قابل جداسازی نیستند، مهره ماسوره یک اتصال مکانیکی بازشو ایجاد میکند.

نکته فنی مهم: آببندی در مهره ماسوره معمولاً با یک نشیمنگاه مخروطی (Seat) انجام میشود، نه صرفاً با رزوه. به همین دلیل، دقت ماشینکاری نشیمنگاه و هممحوری قطعات، به اندازه دقت رزوه اهمیت دارد. TUPY کنترل کیفیت رزوه را مطابق ABNT NBR NM ISO 7-1 انجام میدهد و همین دقت است که اتصال را در باز و بسته شدنهای مکرر آببند نگه میدارد.

جنس و متریال ساخت: چدن چکشخوار تأییدشده

بر اساس مستندات رسمی TUPY، اتصالات BSP این برند از چدن چکشخوار (Malleable Iron) تولید میشوند که خواص مکانیکی آن حداقل مطابق الزامات ISO 5922 و EN 1562 است. این متریال در مقایسه با چدن خاکستری، چکشخواری و شکلپذیری بیشتری دارد و در برابر ضربه و تنشهای مکانیکی مقاومتر است.

در برخی صفحات فروشگاهی، جنس این محصول «فولاد کربنی» یا «چدن داکتیل» نیز ذکر شده است. این دو ادعا با مشخصات کاتالوگ رسمی TUPY برای اتصالات BSP همخوانی کامل ندارند. اگر برای پروژهای خاص به مدرک متریال (Mill Certificate) نیاز دارید، این درخواست را هنگام استعلام مطرح کنید تا مستندات مربوطه در اختیار شما قرار گیرد.

نوع رزوه و نکات مهم اتصال

رزوه استاندارد مهره ماسوره TUPY در نسخه BSP، مطابق EN 10242 / ISO 49 و NBR NM ISO 7-1 است. در نسخه NPT نیز محصولات با استاندارد ASME B1.20.1 تولید میشوند.

نکته کلیدی: BSP و NPT دو استاندارد متفاوت رزوه هستند و بهطور کامل با هم جایگزین نمیشوند (BSP با زاویه ۵۵ درجه و NPT با زاویه ۶۰ درجه). استفاده از مهره ماسوره NPT در خط BSP (یا برعکس) میتواند منجر به نشتی یا آسیب به رزوه شود. هنگام سفارش، حتماً نوع رزوه خط خود را مشخص کنید.

سایزبندی مهره ماسوره دنده ای سیاه توپی برزیل

بازه تولید رسمی: کاتالوگ TUPY برای اتصالات BSP، بازه ۱/۴ اینچ تا ۶ اینچ را پوشش میدهد. با این حال، موجودی واقعی در بازار ایران ممکن است محدودتر باشد و فهرست دقیق سایزهای قابل تأمین باید از فراسیال استعلام شود.

سایزهای رایج در بازار ایران (نیازمند تأیید موجودی): ۱/۲، ۳/۴، ۱، ۱¼، ۱½، ۲، ۲½، ۳ و ۴ اینچ.

نکته مهم: تعداد سایزهای ذکرشده در صفحات رقیب (۶ یا ۹ سایز) با کاتالوگ رسمی TUPY (۱/۴ تا ۶ اینچ) همخوانی کامل ندارد و این تناقض نشان میدهد که فهرست نهایی باید بر اساس موجودی واقعی فراسیال تنظیم شود، نه بر اساس اطلاعات رقبا.

مزایای مهره ماسوره سیاه دنده ای توپی برزیل

• قابلیت باز و بسته شدن مجدد: بدون نیاز به برش یا جوشکاری، برای تعمیرات و تغییرات آینده.

• جنس چدن چکشخوار با خواص مکانیکی استاندارد: مقاومت در برابر ضربه و تنش مکانیکی.

• رزوه دقیق و آببندی مطمئن: کنترل کیفیت مطابق ISO 7-1.

• پوشش سیاه روغنی غیرسمی: محافظت اولیه در برابر زنگزدگی (برای آب آشامیدنی، نوع گالوانیزه مناسبتر است).

• تأییدیههای بینالمللی برند: ABNT، UL Listed، FM Approved و DVGW.

تفاوت مهره ماسوره توپی برزیل با محصولات مشابه

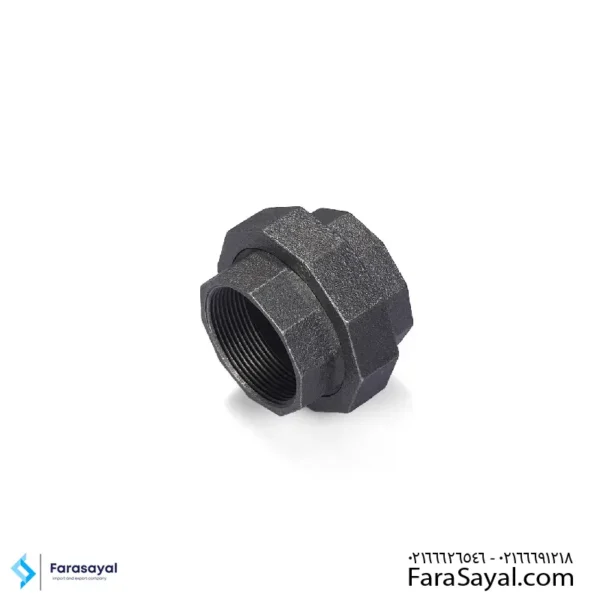

تفاوت اصلی در نوع اتصال است، نه صرفاً برند. مهره ماسوره توپی برزیل یک Union است (اتصال قابل جداسازی)، در حالی که محصولاتی مانند مهره ماسوره دنده ای سیاه مک (MECH) نیز یک Union هستند اما از نظر خاستگاه برند، جنس پایه و بازار هدف تفاوت دارند. محصول MECH عمدتاً از چدن داکتیل یا خاکستری تولید میشود، در حالی که TUPY BSP از چدن چکشخوار مطابق ISO 5922 است. انتخاب بین این دو باید بر اساس نیاز پروژه به استاندارد، مدرک متریال و بودجه انجام شود، نه صرفاً قیمت.

برای مشاهده طیف کامل محصولات برند TUPY، از صفحه محصولات توپی برزیل دیدن کنید.

عوامل مؤثر بر قیمت مهره ماسوره دنده ای سیاه توپی برزیل

قیمت این محصول ثابت نیست و تحت تأثیر عوامل زیر نوسان میکند:

• سایز: هرچه بزرگتر، وزن و هزینه تولید بیشتر.

• نوع پوشش: گالوانیزه معمولاً گرانتر از سیاه است.

• برند و اصالت: محصول TUPY اصل معمولاً قیمت بالاتری نسبت به جایگزینهای بدون برند دارد.

• نرخ ارز: بخش قابلتوجهی از قیمت محصولات وارداتی به نرخ ارز وابسته است.

• حجم سفارش و موجودی بازار.

به همین دلیل، قیمت روز را باید در لحظه استعلام دریافت کرد.

راهنمای خرید مهره ماسوره دنده ای سیاه توپی برزیل

۱. سایز نامی و DN معادل را دقیق مشخص کنید.

۲. نوع رزوه (BSP یا NPT) را تعیین کنید. این مهمترین نکته فنی در سفارش است.

۳. نوع پوشش را متناسب با سیال انتخاب کنید. برای آب آشامیدنی، گالوانیزه.

۴. اصالت برند را بررسی کنید. وجود مونوگرام MI، نشان کلاس فشار و نام Brazil روی بدنه.

۵. در صورت نیاز پروژه، مدرک متریال را درخواست کنید.

نحوه استعلام قیمت و خرید از فراسیال

فراسیال بهعنوان مرجع تخصصی اتصالات صنعتی، امکان استعلام قیمت روز، بررسی موجودی و دریافت مشاوره فنی برای مهره ماسوره دنده ای سیاه توپی برزیل را فراهم کرده است. برای ثبت سفارش یا دریافت اطلاعات دقیقتر، میتوانید از راههای زیر با ما در تماس باشید:

آدرس: تهران، بازار آهن شادآباد، بلوار طاووس، مجتمع تجاری ۱۷ شهریور، بلوک ب، طبقه ج، پلاک ۲۳۳

تلفن تماس:

• 02166691218

• 02166626546

برای دریافت سریعتر قیمت، پیشنهاد میشود سایز، نوع رزوه (BSP/NPT)، نوع پوشش (سیاه/گالوانیزه) و مقدار موردنیاز را از قبل آماده کنید تا کارشناسان در کمترین زمان پاسخ دقیق ارائه دهند. اگر در انتخاب محصول تردید دارید، مشاوره خرید نیز در همین شمارهها در دسترس است.

پرسشهای متداول

آیا مهره ماسوره برای مسدود کردن انتهای لوله استفاده میشود؟
خیر. مسدود کردن انتهای لوله کار درپوش (Cap) است. مهره ماسوره برای اتصال دو بخش لوله بهگونهای استفاده میشود که بتوان آن را در آینده باز و مجدداً بسته کرد. این تفاوت، مهمترین نکته در انتخاب صحیح بین این دو محصول است.

جنس مهره ماسوره سیاه توپی برزیل چیست؟
طبق مستندات رسمی TUPY، جنس اتصالات BSP این برند چدن چکشخوار (Malleable Iron) مطابق ISO 5922 و EN 1562 است. ادعای «فولاد کربنی» که در برخی صفحات دیده میشود با کاتالوگ رسمی همخوانی کامل ندارد.

فشار و دمای کاری مجاز این محصول چقدر است؟
برای اتصالات TUPY BSP، فشار کاری مجاز ۲۵ بار تا دمای ۱۲۰°C و ۲۰ بار تا دمای ۳۰۰°C است. این کاهش فشار در دمای بالا باید در طراحی لحاظ شود.

تفاوت رزوه BSP و NPT چیست و کدام را انتخاب کنم؟
BSP با زاویه ۵۵ درجه و NPT با زاویه ۶۰ درجه استانداردهای متفاوتی هستند و بهطور کامل با هم جایگزین نمیشوند. نوع رزوه را باید بر اساس نوع رزوه لوله یا اتصال موجود در خط انتخاب کنید.

آیا این محصول برای آب آشامیدنی مناسب است؟
نوع سیاه برای آب آشامیدنی توصیه نمیشود. برای این کاربرد باید از نوع گالوانیزه استفاده کرد. برای اطلاع از موجودی نوع گالوانیزه، با فراسیال تماس بگیرید.
